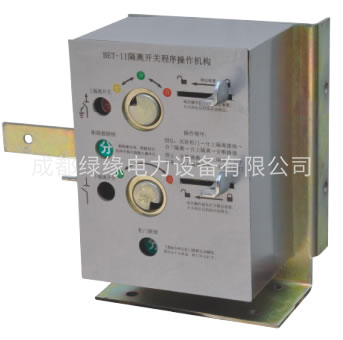

BET 程序操作機構
一、概述
BET-X緊湊型固定式高壓柜安全運行的重要環節就是能做到上下隔離開關，接地開關能嚴格按照操作程序進動作,同時要具備完善的聯鎖裝置(以機械為主)防誤操作功能齊全可靠,程序操作機構能很好地滿足上述要求,完全避免誤操作,并為固定式開關柜全電動操作提供電系統智能化提供最簡便可靠途徑。
|
型號 |
|
分閘操作說明 |
|
BET-1 |
隔離開關 |
只操作隔離開關>開柜門 |
|
BET-1B |
隔離開關斷路器 |
分斷路器>分隔離開關>開柜門 |
|
BET-2 |
隔離開關帶接地 |
分隔離開關>合隔離開關接地>開柜門 |
|
BET-2B |
隔離開關帶接地斷路器 |
分斷路器>分隔離開關>合隔離開關接地>開柜門 |
|
BET-3 |
接地開關 |
只操作接地開關>開柜門 |
|
BET-3B |
接地開關斷路器 |
分斷路器>合接地開關>開柜門 |
|
BET-6 |
上隔離開關 下接地開關 |
分斷路器>分上隔離開關>合接地開關>開柜門 |
|
BET-8 |
上下隔離開關 上進線 |
分斷路器>分下隔離開關>分上隔離開關>開柜門 |
|
BET-9 |
上下隔離開關 下進線 |
分斷路器>分上隔離開關>分下隔離開關>開柜門 |
|
BET-10 |
上隔離帶接地 下隔離開關 上進線 |
分斷路器>分下隔離開關>分上隔離開關>合上隔離接地>開柜門 |
|
BET-11 |
上隔離帶接地 下隔離開關 下進線 |
分斷路器>分下隔離開關>分上隔離開關>合上隔離接地>開柜門 |
|
BET-12 |
上隔離開關 下隔離帶接地 上進線 |
分斷路器>分下隔離開關>分上隔離開關>合上隔離接地>開柜門 |
|
BET-13 |
上隔離開關 下隔離帶接地 下進線 |
分斷路器>分下隔離開關>分上隔離開關>合上隔離接地>開柜門 |
|
BET-15 |
上隔離帶接地 下隔離帶接地 上進線 |
分斷路器>分下隔離開關>分上隔離開關>合下隔離接地>合上隔離接地>開柜門 |
|
BET-16 |
上隔離帶接地 下隔離帶接地 下進線 |
分斷路器>分上隔離開關>分下隔離開關>合上隔離接地>合下隔離接地>開柜門 |
|
BET-17 |
上隔離帶接地 下接地開關 |
分斷路器>分上隔離開關>合上隔離接地>合下接地>開柜門 |
