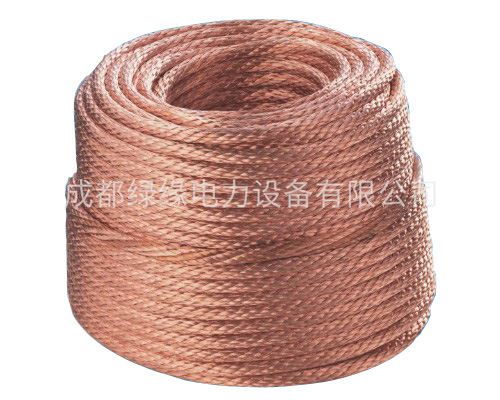

圓銅線（接地線）
結構與應用
銅絞線是用在輸配電、電氣裝置（如變壓器、電爐）及電子器設備、可控硅元件的軟連接線。也可用作電工作業線接地線用。
銅絞線采用優質銅線貨鍍錫軟銅線制成。加工過程中經過煉處理，是成品柔軟、外表整齊、美觀。
軟銅絞線的直流電阻率（20℃）不大于0.0182Ω.mm2/m，鍍錫銅絞線的直流電阻率（20℃）不大于0.0234Ω.mm2/m。
本產品技術標準符合GB12970.2-91
銅線（接地線）產品參數：
|
截面積 |
結構 |
計算外徑 |
計算重量 |
|
|
標稱截面積mm2 |
計算截面積（mm2） |
套數×股數×根數/單線直徑 |
||
|
2.5 |
2.60 |
3×48/0.15 |
2.2 |
25 |
|
4 |
3.96 |
4×57/0.15 |
3.2 |
38 |
|
5 |
5.03 |
5×57/0.15 |
3.4 |
51 |
|
6 |
6.31 |
6×57/0.15 |
3.7 |
61 |
|
7 |
7.04 |
7×57/0.15 |
3.9 |
71 |
|
8 |
7.67 |
7×65/0.15 |
4.1 |
74 |
|
10 |
10.01 |
7×81/0.15 |
4.5 |
95 |
|
12 |
12.09 |
7×97/0.15 |
5.0 |
115 |
|
16 |
15.95 |
7×3×43/0.15 |
6.5 |
152 |
|
20 |
20.40 |
7×3×55/0.15 |
7.8 |
195 |
|
25 |
24.85 |
7×3×67/0.15 |
8.5 |
237 |
|
35 |
34.87 |
7×3×94×0.15 |
9.8 |
332 |
|
50 |
50.34 |
10×3×94×0.15 |
12.0 |
479 |
|
70 |
70.47 |
14×3×94/0.15 |
15.0 |
670 |
|
95 |
94.64 |
19×3×94/0.15 |
16.5 |
900 |
|
100 |
100.2 |
20×3×94/0.15 |
18.0 |
952 |
|
105 |
105.76 |
21×3×94/0.15 |
18.5 |
1005 |
|
110 |
111.33 |
22×3×94/0.15 |
19 |
1058 |
|
115 |
116.9 |
23×3×94/0.15 |
19.5 |
1111 |
|
120 |
117.46 |
24×3×94/0.15 |
20.0 |
1117 |
|
160 |
159.49 |
19×19×25/0.15 |
22 |
1517 |
|
185 |
185.00 |
19×19×29/0.15 |
23 |
1760 |
|
200 |
196.15 |
37×12×25/0.15 |
26 |
1866 |
|
250 |
251.58 |
37×12×32/0.15 |
29 |
2388 |
|
315 |
310.58 |
37×19×25/0.15 |
31 |
2954 |
|
400 |
397.54 |
37×19×40/0.15 |
34 |
3782 |
|
500 |
496.92 |
37×19×40/0.15 |
38 |
4727 |
