PH ZH型掛件
一、產品用途

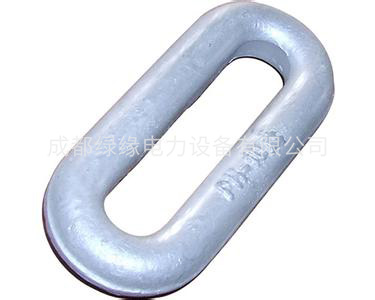

PH延長環是由電力連接金具限制垂直引下線從延長環的空間穿過，它適用于減少絕緣子串聯接觸的擺動范圍。
二、產品特點
a、加工尺寸精確，高于額定機械負荷。
b、采用先進鍍鋅工藝，確保鋅層均勻、光滑，耐腐蝕性強。
c、安裝方便，維護簡單。
d、結構緊湊，美觀大方。
PH型掛件的參數及型號：
| 型號 | 主要尺寸(mm) | 標稱破壞載荷(kN) | 重量(kg) | ||
| B | C | L | |||
| PH-7 | 16 | 20 | 80 | 70 | 0.38 |
| PH-7D | - | - | - | - | - |
| PH-10 | 18 | 22 | 100 | 100 | 0.56 |
| PH-10D | - | - | - | - | - |
| PH-12 | 20 | 24 | 120 | 120 | 0.80 |
| PH-16 | 22 | 26 | 140 | 160 | 1.11 |
| PH-20 | - | - | - | - | - |
| PH-21 | 24 | 30 | 160 | 210 | 1.60 |
| PH-25 | 26 | 34 | 160 | 250 | 2.00 |
| PH-30 | 30 | 38 | 180 | 320 | 2.90 |
ZH型掛件的參數及型號：
| 型號 | 主要尺寸(mm) | 標稱破壞載荷(kN) | 重量(kg) | |||||
| B | D1 | D | R | H1 | H | |||
| ZH-7 | 16 | 24 | 16 | 20 | 57 | 100 | 70 | 0.85 |
| ZH-10 | 16 | 24 | 18 | 20 | 55 | 100 | 100 | 1.12 |
| ZH-12 | 16 | 24 | 20 | 24 | 65 | 103 | 120 | 1.20 |
| ZH-16 | 18 | 26 | 22 | 26 | 75 | 135 | 160 | 1.80 |
