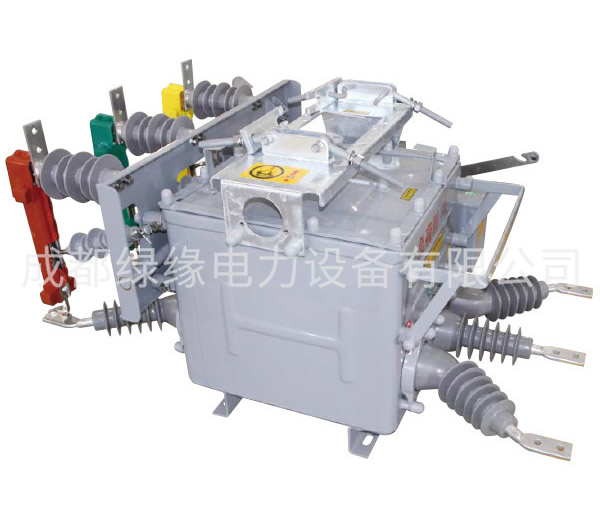

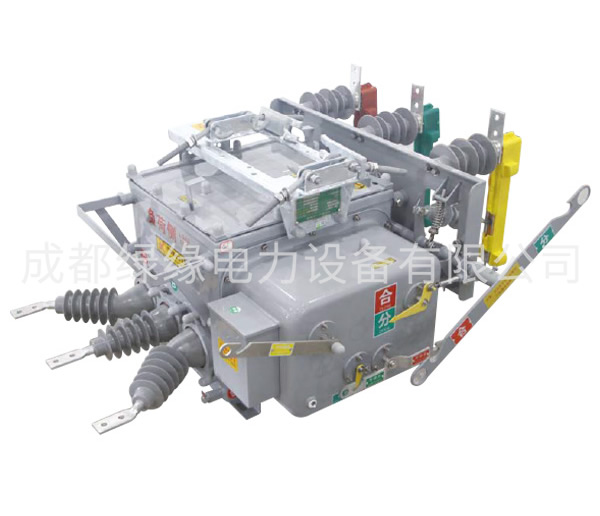

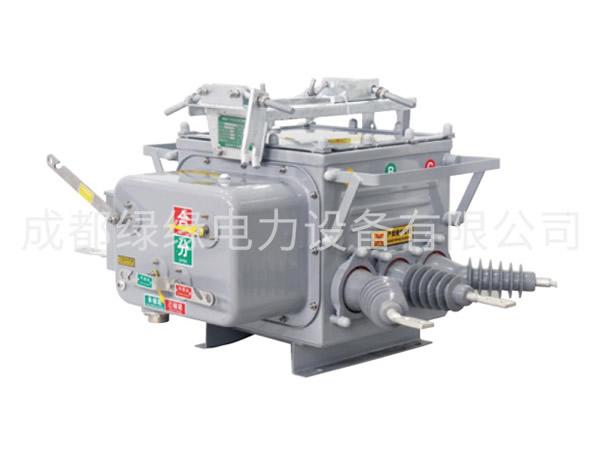

ZW20-12F系列戶外高壓交流分界真空斷路器
產品概述

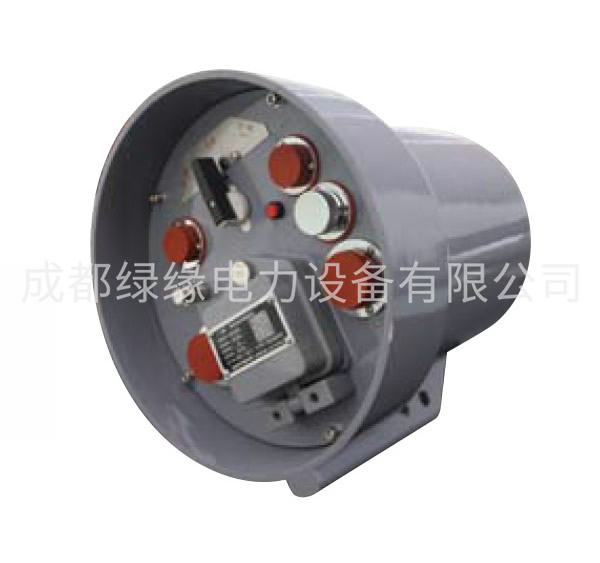

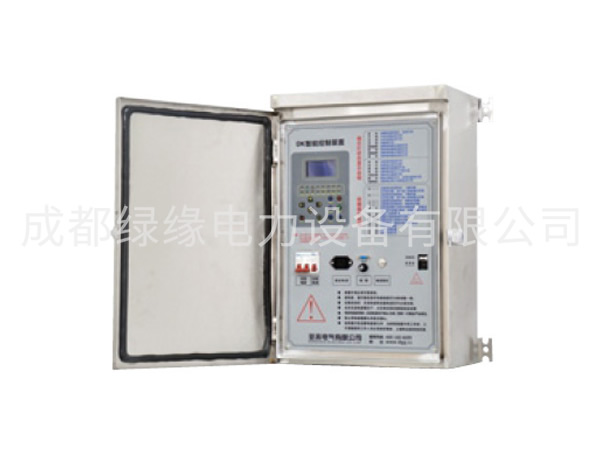

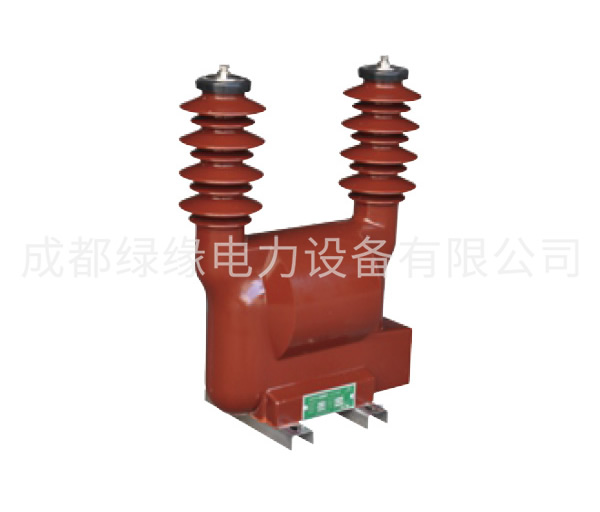

W20-12F系列戶外高壓交流分界真空斷路器(以下簡稱“分界斷路器”), 為三相交流50Hz、額定電壓12kV的戶外高壓開關設備。主要由真空斷路器本體、配電自動化饋線終端和電壓互感器、控制電纜等部分組成,斷路器本體內設真空滅弧室、電流互感器、零序電流互感器等組件。
斷路器具有遠程管理模式、保護控制功能及通訊功能,能可靠判斷、檢測界內于變電站、工礦企業、城市和農村電網作為控制和保護之用, 特別適用于需頻繁操作的場所和城市毫安級零序電流及相間故障短路電流, 實現自動切除單相接地故障和相間短路故障。
斷路器采用真空滅弧和SF6氣體絕緣,箱體采用了國外先進的氣體密封、防爆、絕緣結構技術,整體密封性能優良,其彈簧操作機構采用了小型化設計, 性能優良, 動作可靠性遠高于國內傳統的彈簧操作機構。 斷路器符合GB1984—2014《高壓交流斷路器》、DL/T 402—2007《高壓交流斷路器訂貨技術條件》、DL/T403—2000《12kV～40.5kV高壓真空斷路器訂貨技術條件》及DL/T 721—2013《配電自動化系統遠方終端》等技術標準。
型號及含義
使用環境條件
☆ 海拔: 不超過1000m, 如海拔高于1000m, 則額定絕緣水平應進行相應修正;
☆ 環境溫度: 上限+45℃, 下限-40℃, ******日溫差25K;
☆ 濕度: 日相對濕度平均值≤95%, 月相對濕度平均值≤90%;
☆ 太陽輻射強度: ≥0.1W/cm2;
☆ 風速: 34m/s;
☆ 風壓: 700Pa;
☆ 污穢等級: e級;
☆ 覆冰厚度: ≤10mm;
☆ 耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。
主要優特點
☆ 與智能電網配套: 可實現三段式保護、零序接地保護、重合閘及遠方通信等功能;
☆ 操作靈活方便: 既可電動儲能、電動分合, 也可手動儲能、手動分合, 并能近距離或遠距離操作;
☆ 操作功小、可靠性高: 全新設計的小型化彈簧操作機構的操作功(約30W左右)降低至最低水平;
☆ 密封性能可靠: SF6氣體壓力為零表壓，且采用成熟的密封結構技術, 密封性能可靠, 不易產生泄漏;
☆ 進出線方式獨特: 采用硅橡膠套管, 使接線端子之間的絕緣距離充裕, 外絕緣性能優良;
☆ 安全性能優異: 在箱體頂部裝有防爆裝置, 即使發生內部故障, 也不會有高溫氣體或飛濺物泄漏出來;
☆ 安裝方式靈活: 既可采用桿上吊裝方式, 也可采用坐裝方式安裝;
☆ 額定電流大，達1250A，開斷能力強，達25kA。

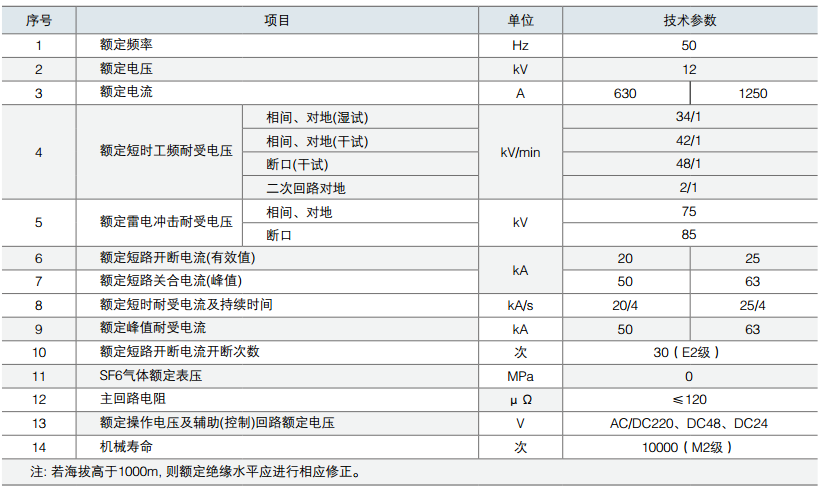

技術參數

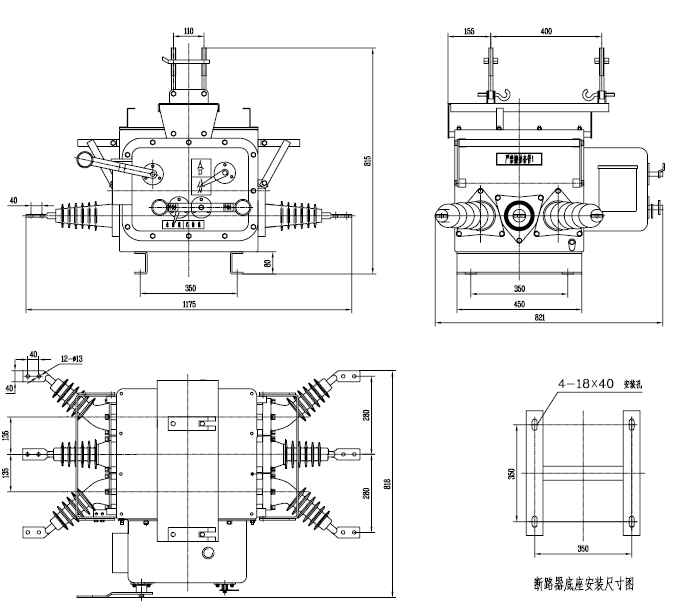

外形及安裝尺寸
