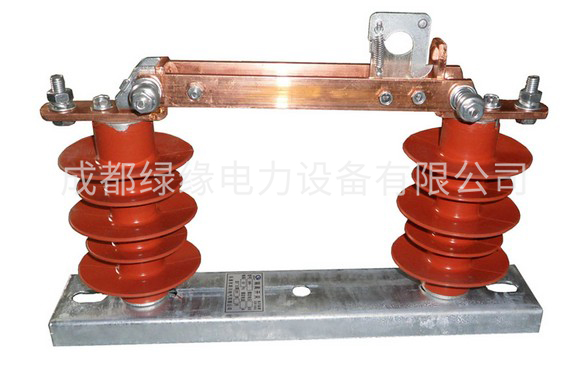

HGW9-10系列戶外高壓隔離開關
一、產品介紹
HGW9-10型復合絕緣戶外高壓隔離開關廣泛適用于額定廣泛適用于額定電壓10KV、頻率50Hz的單相戶外裝置，用在有電壓而無負載時、分、合電路。
二、產品特點
本系列隔離開關采用了各種最新技術及最新工藝，性能可靠，維護方便，具有瓷絕緣開關產品所不能比擬的優越性，是配電線路尤其是重污穢線路的******產品：
1、絕緣外套采用*********配方的硅橡膠材料生產，具有優異的電氣性能。
2、產品復合絕緣結構設計科學合理，較好解決了瓷外套防污能力差、易裂開的問題。選用優質的環氧樹脂玻璃棒作內支架材料，抗拉強度高達3.5KN以上。
3、絕緣支柱上采用一次成型工藝，工藝先進，性能可靠。閘刀采用槽型結構，增大了散熱面積，提高了閘刀的機械強度，動熱穩定性大大提高。
4、重量輕、免維護、使用方便、便于安裝和運輸。
三、使用環境條件
1、海拔高度不超過1000米；
2、環境溫度：最高環境溫度不高于+40℃；最低環境溫度不低于-30℃；
3、戶外風速不超過35米/秒；
4、地震烈度不超過8級；
5、安裝場所應無嚴重影響開關絕緣和導電能力的氣體，蒸汽，化學性沉積、鹽霧、灰層污垢及其他爆炸性侵蝕性介質；
6、安裝場所應無頻繁的劇烈振動；
HGW9-10系列戶外高壓隔離開關性能參數：
|
產品型號 |
HGW9-10/200 |
HGW9-10/400 |
HGW9-10/630 |
HGW9-10/1000 |
|
|
額定電壓（KV） |
12 |
12 |
12 |
12 |
|
|
額定電流（A） |
200 |
400 |
630 |
1000 |
|
|
4S熱穩定電流（A） |
12500 |
12500 |
12500 |
12500 |
|
|
動穩定電流（A） |
31500 |
31500 |
31500 |
31500 |
|
|
沖擊耐壓 |
相對地 |
75 |
75 |
75 |
75 |
|
斷口間 |
85 |
85 |
85 |
85 |
|
|
工頻耐壓 |
相對地 |
38 |
38 |
38 |
38 |
|
斷口間 |
42 |
42 |
42 |
42 |
|
