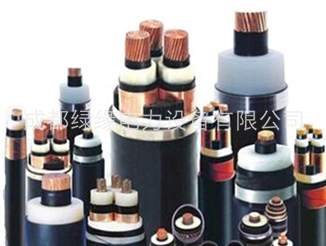

VLV-1×聚氯乙烯絕緣聚氯乙烯護套電力電纜
產品特性
VLV-1×聚氯乙烯絕緣聚氯乙烯護套電力電纜
（1）電纜導體的最高額定溫度為70℃。
（2）短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過160℃。
（3）敷設電纜時的環境溫度不低于0℃，最小彎曲半徑應不小于電費外徑的10倍。
使用范圍
敷設在室內、隧道及管道中，電纜不能承受壓力和機械外力作用。
??VLV-1×聚氯乙烯絕緣聚氯乙烯護套電力電纜產品參數：
| 導體標稱直徑 | 絕緣厚度 | 護套厚度 | 電壓近似外徑 | 電壓近似重量 | 20℃導體電阻 | 試驗電壓 | ||
| 20℃（Ω/km） | ||||||||
| 銅 | 鋁 | 銅 | 鋁 | |||||
| mm2 | mm | mm | mm | kg/km | kg/km | Ω/km | Ω;/km | KV/min |
| 1*1.5 | 0.8 | 1.4 | 6.1 | 50.7 | 41.3 | 12.1 |
| 3.5 |
| 1*2.5 | 0.8 | 1.4 | 6.5 | 63.5 | 47.9 | 7.41 | 12.1 | 3.5 |
| 1*4 | 1 | 1.4 | 7.4 | 87.7 | 63 | 4.61 | 7.41 | 3.5 |
| 1*6 | 1 | 1.4 | 7.9 | 111 | 75.9 | 3.08 | 4.61 | 3.5 |
| 1*10 | 1 | 1.4 | 9.2 | 166.6 | 93 | 1.83 | 3.02 | 3.5 |
| 1*16 | 1 | 1.4 | 10.3 | 133.3 | 132.2 | 1.15 | 1.91 | 3.5 |
| 1*25 | 1.2 | 1.4 | 12 | 344.9 | 185.4 | 0.727 | 1.2 | 3.5 |
| 1*35 | 1.2 | 1.4 | 13.2 | 449.8 | 228.7 | 0524 | 0.868 | 3.5 |
| 1*50 | 1.4 | 1.4 | 14.9 | 590.5 | 289.8 | 0.387 | 0.641 | 3.5 |
| 1*70 | 1.4 | 1.4 | 16.7 | 807.3 | 374.2 | 0.268 | 0.443 | 3.5 |
| 1*95 | 1.6 | 1.5 | 19.3 | 11.2 | 501.4 | 0.193 | 0.32 | 3.5 |
| 1*120 | 1.6 | 1.5 | 20.9 | 1349 | 590.3 | 0.153 | 0.253 | 3.5 |
| 1*150 | 1.8 | 1.6 | 23.1 | 1654 | 721.3 | 0.124 | 0.206 | 3.5 |
| 1*185 | 2 | 1.7 | 25.6 | 2060 | 891.6 | 0.0991 | 0.164 | 3.5 |
| 1*240 | 2.2 | 1.8 | 28.8 | 2651 | 1114 | 0.0754 | 0.125 | 3.5 |
| 1*300 | 2.4 | 1.9 | 31.9 | 3323 | 1396 | 0.0601 | 0.1 | 3.5 |
| 1*400 | 2.6 | 2.0 | 35.5 | 4202 | 1742 | 0.047 | 0.0778 | 3.5 |
| 1*500 | 2.8 | 2.1 | 39.7 | 5359 | 2128 | 0.0366 | 0.0505 | 3.5 |
| 1*630 | 2.8 | 2.2 | 43.7 | 6707 | 2605 | 0.0283 | 0.0469 | 3.5 |
| 1*800 | 2.8 | 2.4 | 46.1 | 8064 | 3104 | 0.0221 | 0.0367 | 3.5 |
