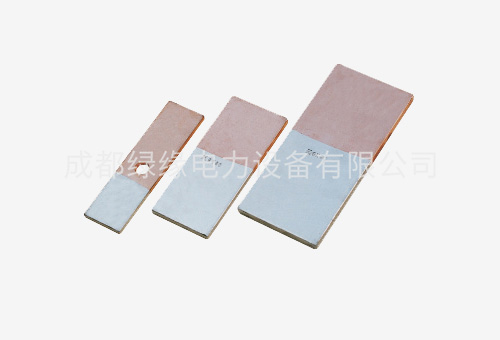

MG系列銅鋁過渡板
一、產品介紹
MG系列銅鋁過渡板主要用于發電場、發電機引出線銅導體與鋁母線的過渡接續，也可以用于銅設備端子與鋁設備線夾之間的連接；產品采用閃光焊、摩擦焊或釬焊工藝制造。
二、產品性能
MG系列銅鋁過渡板用銅編織帶作為導體，兩端采用銅管，銅管表面鍍銀處理，接頭大小按照客戶的要求配套生產，再通過特殊處理，做成軟連接，軟接地，導電率高，抗疲勞能力強，可完全按照客戶的需求生產。銅線的軟連接運用高、低壓電器，真空電器，礦用防爆開關及汽車，機車及相關產品作軟連接用。采用裸銅線或鍍錫銅線編織，用冷壓方法制成，可根據用戶要求鍍錫、銀。
MG系列銅鋁過渡板參數型號：
MG銅鋁過渡板
| 型號 | 母線規格 | 主要尺寸 | |||
| a | b | L1 | L2 | ||
| MG-3×30 | 3×30 | 30 | 3.0 | - | - |
| MG-4×40 | 4×40 | 40 | 4.0 | - | - |
| MG-50×5 | 50×5 | 50 | 5.0 | 50 | 60 |
| MG-60×6 | 60×6 | 60 | 6.0 | 60 | 80 |
| MG-63×6.3 | 63×6.3 | 63 | 6.3 | 65 | 88 |
| MG-63×8 | 63×8 | 63 | 8.0 | 65 | 88 |
| MG-63×10 | 63×10 | 63 | 10.0 | 65 | 88 |
| MG-80×8 | 80×8 | 80 | 6.3 | 82 | 103 |
| MG-80×6.3 | 80×6.3 | 80 | 8.0 | 82 | 103 |
| MG-80×10 | 80×10 | 80 | 10.0 | 82 | 103 |
| MG-100×8 | 100×8 | 100 | 8.0 | 102 | 123 |
| MG-100×10 | 100×10 | 120 | 10.0 | 102 | 123 |
| MG-120×10 | 120×10 | 120 | 10.0 | 122 | 148 |
| MG-125×8 | 125×8 | 125 | 8.0 | 127 | 148 |
| MG-125×10 | 125×10 | 125 | 10.0 | 127 | 148 |
| MG-125×12.5 | 125×12.5 | 125 | 12.5 | 127 | 148 |
注：
1、除表中所列產品外，我公司可提供和承接加工其他規格的銅鋁過渡板；
2、可接用戶的要求，用鑄造工藝定制適用于特殊環境的過渡板
MG-Q型銅鋁過渡板
| 型號 | 母線規格 | 主要尺寸 | |||
| a | b | L1 | L2 | ||
| MG-50×5Q | 50×5 | 50 | 5.0 | 50 | 60 |
| MG-63×6.3Q | 63×6.3 | 63 | 6.3 | 65 | 88 |
| MG-80×8Q | 80×8 | 80 | 8.0 | 82 | 103 |
| MG-100×10Q | 100×10 | 100 | 10.0 | 102 | 123 |
| MG-120×10Q | 120×10 | 120 | 10.0 | 122 | 148 |
| MG-125×12.5Q | 125×12.5 | 125 | 12.5 | 127 | 148 |
注：
1、除表中所列產品外，我公司可提供和承接加工其它規格的銅鋁過渡板；
2、型號后家Q表示采用銅鋁釬焊工藝的過渡板，如MG-80×8Q；
3、銅鋁釬焊過渡板具有電阻低，焊接面連接可靠，機械強度高等優點，適合與鋁母排與銅母排或設備接觸面的過渡連接。
