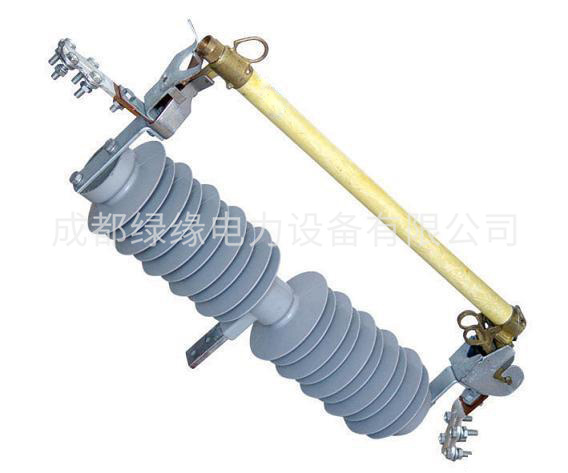

HPRWG2-35/100A HPRWG2-35/200A戶外高壓硅橡膠跌落式熔斷器
一、產品概述
HPRWG2-35/100A HPRWG2-35/200A戶外高壓硅橡膠跌落式熔斷器適用于額定電壓為35kV，頻率為50Hz的三相交流電線和電力變壓器過載和短路保護。(H為復合硅橡膠型).
二、結構簡介
本熔斷器主要由上動觸頭，上靜觸頭，下靜觸頭，滅弧管絕緣子和安裝支持等組成，在正常工作時熔斷件使滅弧管和動觸頭的活動關節鎖緊，滅弧管在靜觸頭壓力下處于合閘位置，當熔斷器熔斷時在滅弧管內產生電弧，滅弧管內襯的產氣管大電弧作用下產生大量氣體，使電弧熄滅，由于熔斷件熔斷，使滅弧管和動觸頭間的活動關節脫鎖，斷而釋放，使滅弧管在上、下靜觸頭的彈性壓力推動下和滅弧管自身重量作用下迅速下垂跌落，形成明顯的斷口間隙。
三、使用條件
1、海拔高度不超過3000m；
2、環境溫度不高于±40℃，不低于－40℃；
3、風壓不大于700N/M2 ；
4、地震烈度不超過8度；
5、安裝場所應無易燃物質、爆炸危險、化學腐蝕及劇烈震動。
HPRWG2-35/100A HPRWG2-35/200A戶外高壓硅橡膠跌落式熔斷器適用于額定電壓為35kV，頻率為50Hz的三相交流電線和電力變壓器過載和短路保護。(H為復合硅橡膠型).
二、結構簡介
本熔斷器主要由上動觸頭，上靜觸頭，下靜觸頭，滅弧管絕緣子和安裝支持等組成，在正常工作時熔斷件使滅弧管和動觸頭的活動關節鎖緊，滅弧管在靜觸頭壓力下處于合閘位置，當熔斷器熔斷時在滅弧管內產生電弧，滅弧管內襯的產氣管大電弧作用下產生大量氣體，使電弧熄滅，由于熔斷件熔斷，使滅弧管和動觸頭間的活動關節脫鎖，斷而釋放，使滅弧管在上、下靜觸頭的彈性壓力推動下和滅弧管自身重量作用下迅速下垂跌落，形成明顯的斷口間隙。
三、使用條件
1、海拔高度不超過3000m；
2、環境溫度不高于±40℃，不低于－40℃；
3、風壓不大于700N/M2 ；
4、地震烈度不超過8度；
5、安裝場所應無易燃物質、爆炸危險、化學腐蝕及劇烈震動。
HPRWG2-35/100A HPRWG2-35/200A戶外高壓硅橡膠跌落式熔斷器型號參數：
| 型號 | 溫度電壓kv | 額定電流A | 開斷電流KA | 沖擊電壓 | 工頻耐壓 |
| PRWG2-35/100 | 35 | 100 | 6.3 | 170 | 70 |
| PRWG2-35/200 | 35 | 200 | 8.0 | 170 | 70 |
